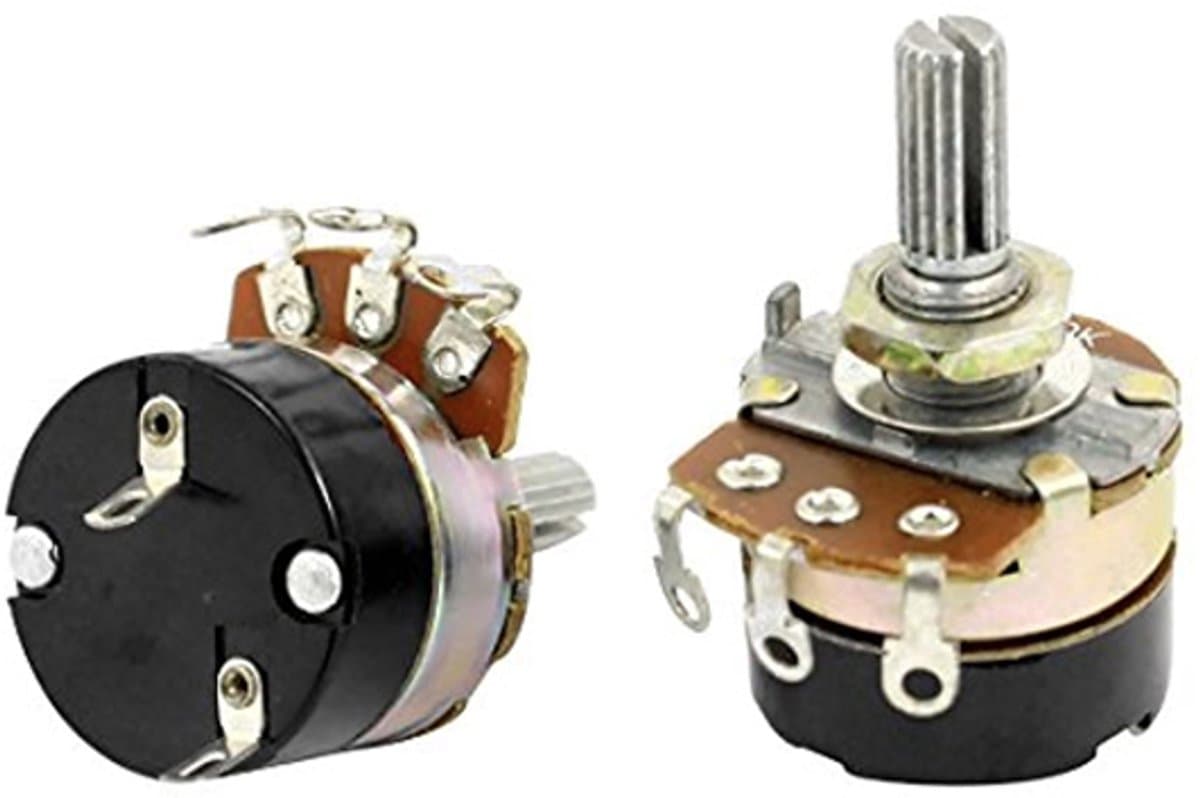

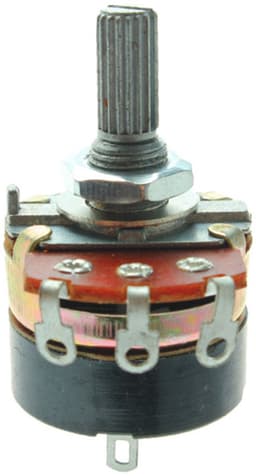

WH138-1 B50K Rotary Potentiometer met Schakelaar – B50K – 6mm As

WH138-1 Rotary Potentiometer met Schakelaar – B50K – 6mm As Productomschrijving

De WH138-1 Rotary Potentiometer met Schakelaar – B50K is een veelzijdige en betrouwbare draaipotentiometer met ingebouwde schakelaar. Dankzij de stevige 6 mm as en een levensduur van 10.000 rotaties is deze potmeter perfect voor toepassingen zoals volumeregeling in audioapparatuur, versterkers, voedingen en doe-het-zelf elektronica.

De geïntegreerde schakelaar maakt het mogelijk om met één draaibeweging zowel de spanning of het signaal te regelen als het apparaat aan/uit te schakelen.

Toepassingen

• Volumeregeling in audioapparatuur en versterkers

• Instelbare voedingen en meetapparatuur

• Doe-het-zelf elektronica en hobbyprojecten

• Regeling van licht, snelheid en andere analoge signalen

Specificaties

Algemene gegevens

• Type: WH138-1 Rotary Potentiometer met Schakelaar

• Weerstand: 50 kΩ (B50K)

• As diameter: 6 mm

• As lengte: 20 mm

• Buitendiameter: 24 mm

• Vermogen: 2 W

Mechanisch

• Totale rotatiehoek: 300°

• Shaft stop strength: ≥ 6 kgf·cm

• Schakelbereik: 50° ± 10°

• Schakel koppel: 150 – 4500 gf·cm

• Rotatie levensduur: 10.000 cycli

Elektrisch

• Totale weerstand: 1 kΩ – 20 kΩ (afhankelijk van uitvoering, hier B50K)

• Weerstandstolerantie: ±20%

• Weerstandstaper: A, B, C beschikbaar (dit model: B)

• Schakelaarbelasting: 125 V DC / 1 A

• Contactweerstand schakelaar: ≤ 20 mΩ

• Nominaal vermogen: 0,05 W

• Nominale spanning: 250 – 500 V

• Isolatieweerstand: ≥ 100 MΩ (bij DC 500 V)

• Dielectric withstand: AC 500 V, 1 minuut

• Rotatiegeluid: ≤ 47 mV

• Restweerstand: R ≥ 250 kΩ → ≤ 0,1%

Inhoud verpakking

• 1x WH138-1 Rotary Potentiometer met Schakelaar – B50K
