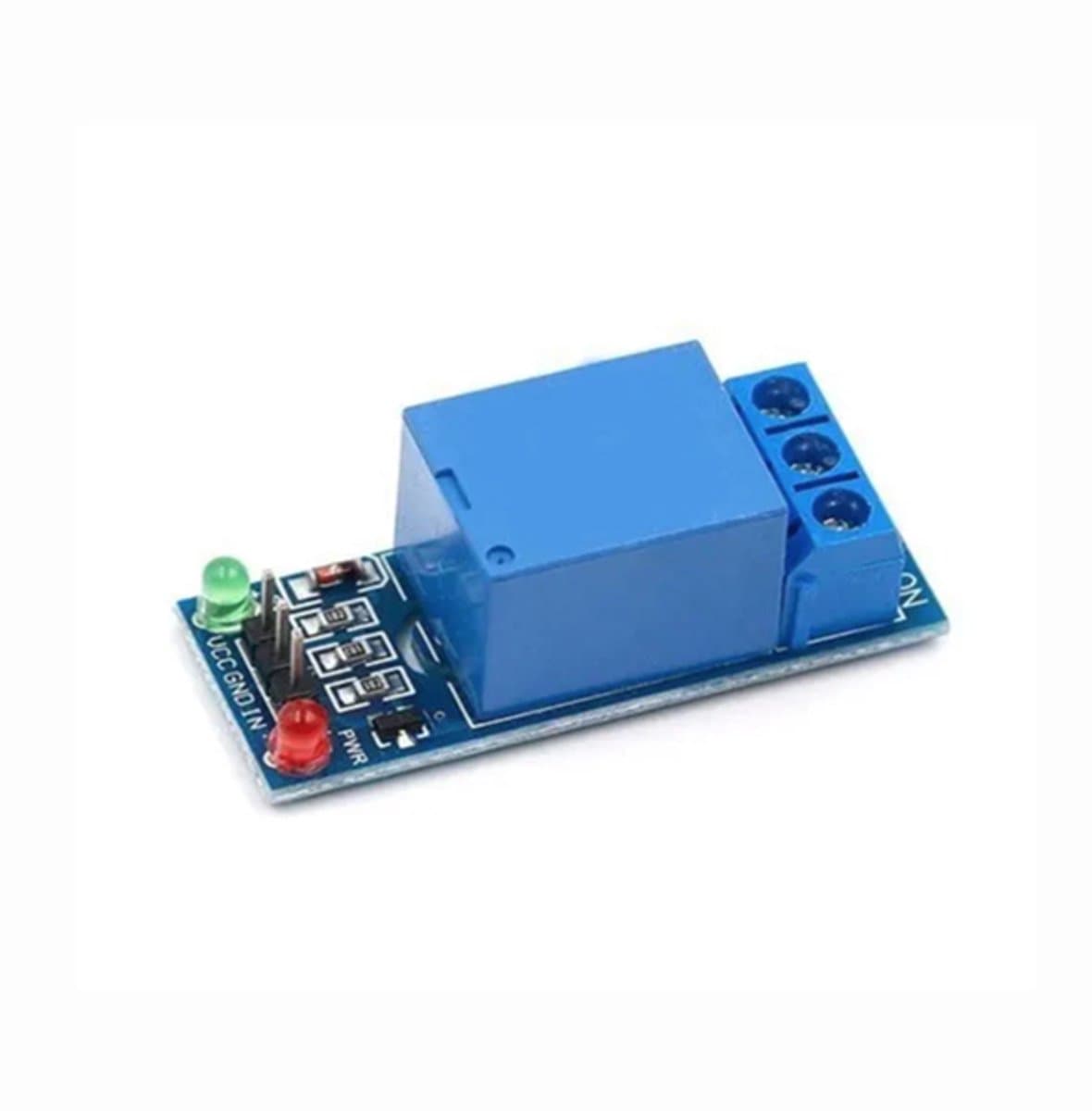

1‑Kanaals 24 V Relay Module – Low-Level Trigger – Arduino-compatibel (KF‑301)

1‑Kanaals 24 V Relay Module – Low-Level Trigger – Arduino-compatibel (KF‑301)

Deze 1‑kanaals relaismodule met low‑level trigger (zoals veel KF‑301-varianten) is ontworpen om apparaten tot 24 V DC aan te sturen via digitale signalen van microcontrollers zoals Arduino, ESP32 en meer. De uitgang is optisch geïsoleerd via het relais en bevat schroefklemmen voor eenvoudige aansluiting. De module beschikt over LED-indicatoren voor voedingsspanning (vaak groen) en relaisstatus (rood) om de werking visueel te monitoren.

Technische specificaties

Kenmerk Waarde Inputspanning 24 V DC voedingsspanning Trigger type Low‑level (relai activeert bij LOW signaal) Pull-up/floating IN-pin standaard hoog (pull‑up) via module Relaiscontact type 250 V AC / 10 A of 30 V DC typisch Aansluittype 3‑pins header (IN, GND, VCC) + schroefklemmen voor load Indicatoren 2× LED: voeding en status Afmetingen ca. 43 mm × 17 mm × 20 mm Compatibiliteit Arduino, ESP32, ESP8266, PIC, AVR

Voordelen & toepassingen

• Low-level trigger: ideaal bij gebruik met 5 V of 3,3 V microcontrollers; relais activeert bij LOW signaalniveau

• LED indicatoren helpen bij foutopsporing en visuele bevestiging van status

• Screw terminal maakt aansluiting op hogere spanningen veilig en overzichtelijk

• Compact en plug-and-play ontwerp, geschikt voor schakelingen in domotica, automatisering en robotica

Let op: Zorg voor veilige aansluiting bij 230V-toepassingen. Gebruik indien nodig een relaisbehuizing of zekering voor extra bescherming.
